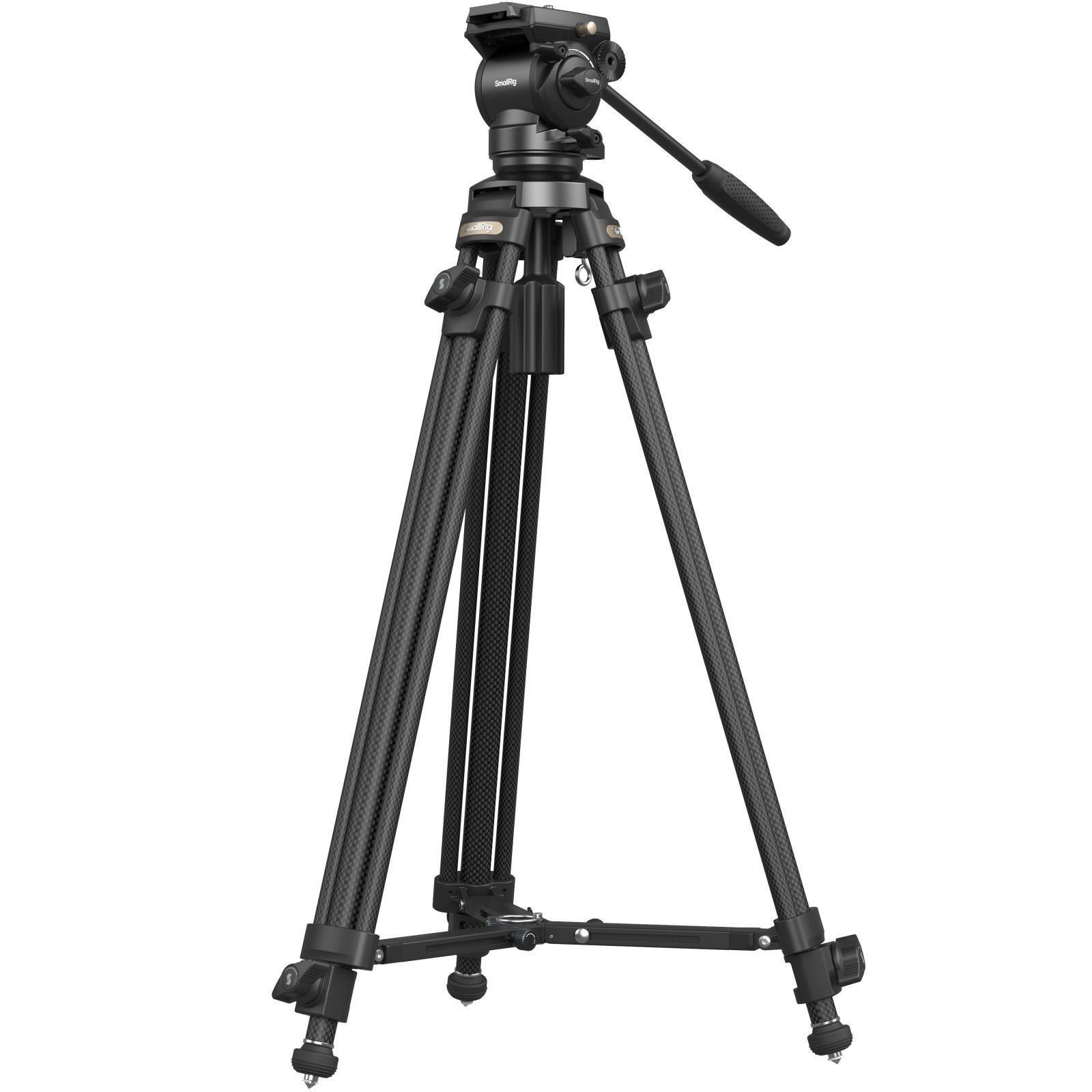

SmallRig AD-50 4685 Hafif Video Karbon Fiber Tripod
SmallRig Hafif Video Karbon Fiber Tripod Seti AD-50 4685
SmallRig Hafif Video Karbon Fiber Tripod Kiti AD-50 4685, video çekimini kolaylaştırmak için hafif bir video tripod kitidir. Tripod bacakları, istikrarlı performans sağlamak ve ağırlığı azaltmak için 2-1-1 düzenlemesi yoluyla karbon fiberden yapılmıştır, kitin ağırlığı sadece 2,8 kg'dır (6,2 lb); video çekim sahnesinin saha hareketliliği için uygundur; tripod, merkez konektör çekme halkasını ve kase oturma yeri çekme halkasının altını bağlayarak, merkez konektörü hızlı bir şekilde kaldırabilir, tripod tarafından kaplanan alanı azaltabilirsiniz; tripod, düğme kilitleme yöntemi ile bacakları kilitler, kit sistemi 73 ~ 163 cm (28,7 ~ 64,1 inç) çalışma yüksekliği aralığı, 79 cm (31,1 inç) klasör uzunluğu. TILT üzerinde ayarlanabilir kademesiz sönümleme sistemine ve pürüzsüz pan ve tilt kamera hareketleri sağlamak için sabit bir karşı denge sistemine sahip video kafası; Video kafası yük kapasitesi 6 kg'dır (13,2 lb), bu da küçük bir kameranın kullanımını karşılayabilir; Tripod, yerinden çıkmayan bir ayak çivili tasarımla donatılmıştır ve çivili ayak modu, farklı senaryoların ihtiyaçlarını karşılayabilen dönen ayak pedleri aracılığıyla değiştirilebilir. Tripod, sihirli kol, mikrofon, monitör veya görüntü vericisi gibi harici cihazların genişletilmesi için anti-sapma 1/4"-20 dişli delikle birlikte gelir.
Not:
1. Kum tozuna dayanıklı değildir.
2. Maksimum yük kapasitesi: 6 kg (13,2 lb).
3. Bu tripodu kullanmadan önce orta seviye yayıcıyı ve zemin yayıcıyı lütfen kilitleyin.
İle Çalışın
Manfrotto 501PL Hızlı Çıkarma Plakası
65mm / 2.56in Kase Adaptörü
Paket listesi
1 x Üçayak
1 x Allen Anahtarı
1 x Akıllı Telefon Tutucu
1 x Saklama Çantası
1 x Garanti Kartı
Teknik Veriler
Ürün Boyutları: 790,0 x 145,0 x 145,0 mm / 31,1 x 5,7 x 5,7 inç
Paket Boyutları: 815,0 x 150,0 x 150,0 mm / 32,1 x 5,9 x 5,9 inç
Ürün Ağırlığı: 2,80 ± 0,1 kg / 6,16 ± 0,02 lb
Paket Ağırlığı: 3,87 ± 0,1 kg / 8,50 ± 0,02 lb
Ayarlanabilir Yükseklik: 73cm~163cm / 28.7in~64.1in
Kapalı Uzunluk: 79cm / 31.1in
Bacak Bölümleri: 3
Bacak Çapı: 14mm/24mm/20mm / 0,55in/0,94in/0,79in
Kase Adaptörü Çapı: 65mm / 2.56in
Eğim Aralığı: 90° / -50°
Eğim Sürükleme: 0'dan maksimum seviyeye kadar sürekli ayarlanabilir
Pan Sürüklemesi: Düzeltildi
Denge Sistemi: Sabit
Tava Bar Uzunluğu: 28cm / 11in
Hızlı Çıkarma Plaka Uzunluğu: 10,5 cm / 4,1 inç
Orta Seviye Yayıcı Genişletilmiş Mesafe: 8cm / 3.15in
Malzeme(ler): Karbon Fiber, Alüminyum Alaşım, ABS, Paslanmaz Çelik, Silikon
